PTP-kontroll

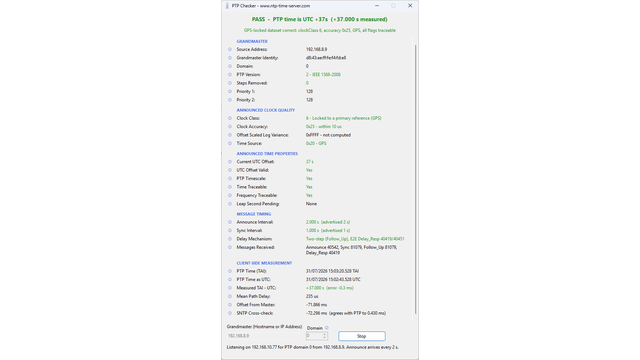

Verktyget genererar en fullständig rapport om din grandmaster, inklusive den annonserade klockklassen, klocknoggrannheten och tidskällan, de annonserade tidsegenskaperna, meddelandetimingen samt den uppmätta förskjutningen och vägfördröjningen sett ur klientens perspektiv.

Varje avläsning stäms av mot en oberoende SNTP-förfrågan, så att du kan bekräfta att PTP-tidsskalan verkligen går med rätt förskjutning från UTC.

Grandmaster:

• Källadress : Den IP-adress som Announce-meddelandena faktiskt kommer från.
• Grandmaster-identitet : Grandmasterns klockidentitet på åtta byte, som normalt härleds från dess MAC-adress.
• Domän : PTP-domännumret, från 0 till 255. Varje domän är ett fristående tidssystem på samma nätverk.
• PTP-version : Den version av protokollet som används. Version 2 är IEEE 1588-2008.
• Steps Removed : Antalet boundary clocks mellan klienten och grandmastern. Noll innebär att grandmastern hörs direkt.
• Prioritet 1 : Det första avgörande kriteriet i best master clock-algoritmen, från 0 till 255. Lägre värden vinner. Standardvärdet är 128.
• Prioritet 2 : Det sista avgörande kriteriet i best master clock-algoritmen, från 0 till 255. Lägre värden vinner. Standardvärdet är 128.

Annonserad klockkvalitet:

• Klockklass : Anger på vilket sätt grandmastern för närvarande är spårbar till en referens.
  • 6 : Låst till en primärreferens såsom GPS.
  • 7 : I holdover efter att tidigare ha varit låst till en primärreferens.
  • 13 : Låst till en applikationsspecifik referens.
  • 14 : I holdover efter att tidigare ha varit låst till en applikationsspecifik referens.
  • 52 och 58 : I holdover och utanför specifikationen.
  • 248 : Standard. Klockan går fritt och är inte spårbar till någon referens.
  • 255 : Endast slav.
• Klocknoggrannhet : Grandmasterns egen uppskattning av hur nära den ligger sin referens.
  • 0x20 : Inom 25 ns.
  • 0x21 : Inom 100 ns.
  • 0x22 : Inom 250 ns.
  • 0x23 : Inom 1 us.
  • 0x24 : Inom 2,5 us.
  • 0x25 : Inom 10 us.
  • 0x26 : Inom 25 us.
  • 0x27 : Inom 100 us.
  • 0x28 : Inom 250 us.
  • 0x29 : Inom 1 ms.
  • 0x2A : Inom 2,5 ms.
  • 0x2B : Inom 10 ms.
  • 0xFE : Okänd.
• Offset Scaled Log Variance : Ett mått på stabiliteten hos grandmasterns klocka. Värdet 0xFFFF innebär att grandmastern inte beräknar det.
• Tidskälla : Den typ av referens som grandmastern använder.
  • 0x10 : Atomklocka.
  • 0x20 : GPS eller annat GNSS.
  • 0x30 : Markbunden radio.
  • 0x40 : PTP.
  • 0x50 : NTP.
  • 0x60 : Manuellt inställd.
  • 0x90 : Övrigt.
  • 0xA0 : Intern oscillator.

Annonserade tidsegenskaper:

• Aktuell UTC-förskjutning : Det antal sekunder som TAI ligger före UTC. Det är 37 sekunder i skrivande stund.
• UTC-förskjutning giltig : Om grandmastern hävdar att den UTC-förskjutning den annonserar är korrekt.
• PTP-tidsskala : Om grandmastern distribuerar PTP-tidsskalan, det vill säga TAI, i stället för en godtycklig lokal tidsskala.
• Tid spårbar : Om den tid som distribueras är spårbar till en primärreferens.
• Frekvens spårbar : Om den frekvens som distribueras är spårbar till en primärreferens.
• Skottsekund aviserad : Om en skottsekund är aviserad till slutet av det aktuella dygnet, och i vilken riktning. Dygnets sista minut kommer då att ha antingen 61 eller 59 sekunder.

Meddelandetiming:

• Announce-intervall : Det uppmätta intervallet mellan Announce-meddelanden, visat bredvid det intervall som grandmastern annonserar. Standardvärdet är 2 sekunder.
• Sync-intervall : Det uppmätta intervallet mellan Sync-meddelanden, visat bredvid det intervall som grandmastern annonserar. Standardvärdet är 1 sekund.
• Fördröjningsmekanism : Om grandmastern arbetar i ett steg eller två steg, och om vägfördröjningen mäts från ände till ände eller mellan noder.
  • Ett steg : Sync-meddelandet bär sin egen sändningstidsstämpel.
  • Två steg : Sändningstidsstämpeln följer i ett separat Follow_Up-meddelande.
  • E2E : Vägfördröjningen mäts till grandmastern med hjälp av Delay_Req och Delay_Resp.
  • P2P : Vägfördröjningen mäts länk för länk med hjälp av Pdelay_Req och Pdelay_Resp.
• Mottagna meddelanden : En löpande räkning av varje meddelandetyp som tas emot under testet, vilket visar eventuella luckor eller förluster i tidsutbytet.

Mätning på klientsidan:

• PTP-tid (TAI) : Den tid som hämtats från grandmastern, på PTP-tidsskalan.
• PTP-tid som UTC : Samma tid omräknad till UTC med hjälp av den annonserade UTC-förskjutningen.
• Uppmätt TAI - UTC : Förskjutningen mellan de två tidsskalorna så som den faktiskt mäts, med avvikelsen från det annonserade värdet. Detta avslöjar en grandmaster som annonserar fel UTC-förskjutning.
• Genomsnittlig vägfördröjning : Den genomsnittliga enkelriktade nätverksfördröjningen mellan grandmastern och klienten, beräknad utifrån Sync- och Delay_Resp-utbytet.
• Förskjutning från master : Den lokala klockans förskjutning i förhållande till grandmastern, med den genomsnittliga vägfördröjningen borträknad.
• SNTP-avstämning : En oberoende SNTP-mätning av samma värd och hur nära den överensstämmer med PTP-resultatet. En stor avvikelse pekar på ett problem med grandmastern snarare än med nätverket.
